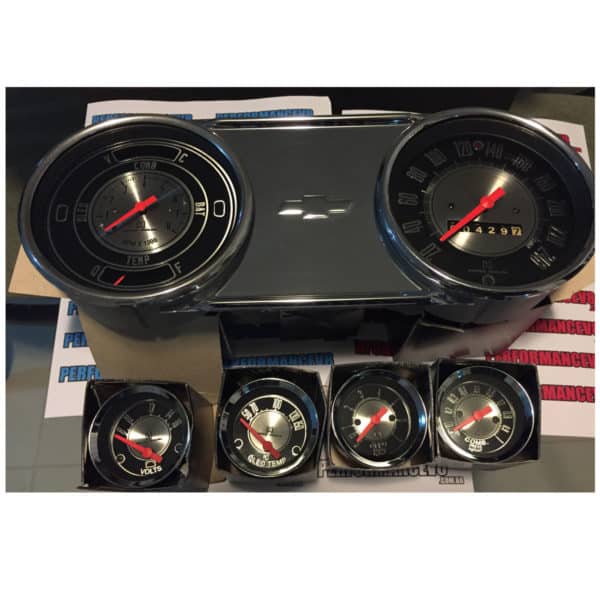

Kit Painel Digital e Kit Manômetros Chevrolet C10 C14 Veraneio PerformanceV8

Painel de Instrumentos Digital Chevrolet C10 C14 Veraneio 1967/1979  PerformanceV8

Descrição:

Grafia inspirada no painel original

EConjunto de instrumentos composto por instrumentos multifuncionais, sendo um Velocímetro e um Contagiros, ambos para furação de 114mm (4 1/2″).

Este conjunto foi inspirado nos instrumentos da Pick-UP Chevrolet C10 e é indicado para substituir os instrumentos originais, mas também pode ser utilizado em outras aplicações.

Com apenas esse conjunto é possível desfrutar de todas as indicações essenciais em um veículo antigo ou especial.

O velocímetro é eletrônico e recebe o sinal de velocidade de um sensor (não incluso) dispensando o tradicional cabo, possui hodômetros total e parcial, sinaleira com 3 ícones e um indicador de nível de combustível totalmente configurável.

O contagiros possui 2 entradas para sinal de rotação, podendo receber tanto o sinal de sistemas de ignição eletrônica como sinal proveniente da saída W do alternador. Recurso que possibilita o seu uso em motores Diesel.

Estão presentes no contagiros uma sinaleira com 3 ícones, um indicador de temperatura do motor e um indicador de temperatura do ar externo.

A iluminação dos instrumentos é translúcida com 7 cores selecionáveis possuindo a função DIMMER, para controle de intensidade. Os ponteiros possuem iluminação branca.

SUAS CARACTERÍSTICAS EM DETALHE:

VELOCÍMETRO
Totalmente configurável, pode funcionar com qualquer relação de transmissão e diâmetro externo de pneu, basta instalar um sensor de velocidade (não incluso).

O sinal do sensor de velocidade deve ser do tipo onda quadrada, sendo o mais comum em sensores do tipo Hall, normalmente de 3 fios.

Para utilização de sensores cujo sinal de saída seja do tipo onda senoidal, normalmente sensores Indutivos com 2 fios, é necessário a utilização do * Condicionador de Sensor Indutivo CSI-1 para conversão do sinal senoidal em quadrado.

O hodômetro total pode ser configurado com um valor de KM inicial,função útil para manter o KM original do veículo.

O hodômetro parcial pode ser zerado a qualquer momento através do teclado.

Depois de configurado a indicação de velocidade é perfeita.

Sinaleira com luzes (led) indicadoras para seta esquerda, óleo e bateria (alternador).

Indicador de nível de combustível incorporado no display, programável para qualquer conjunto bóia e tanque.
A programação é facilitada e pode ser feita de duas maneiras, ou informando os valores de resistência para tanque vazio, meio e cheio, ou completando o combustível no tanque.
Além da opção de programar, também é possível escolher entre uma das 4 bóias pré-programadas.

Indicador de reserva de combustível ativado com tanque abaixo de 1/8 e desativado automaticamente com mais de 3/16 de tanque. Faz o ícone da bomba piscar no display.

CONTAGIROS
Funciona em motores de 4, 6 e 8 cilindros sendo compatível com sistemas de ignição por platinado, ignição eletrônica, injeções programáveis e módulos multiplicadores de faísca (MSD, Mallory e similares) que possuam saída para contagiros (Tach Output).

Uma segunda entrada de rotação permite seu uso em motores DIESEL, dispensando módulos auxiliares.
O sinal de rotação pode ser obtido através da saída W do alternador.

Indicador de temperatura do motor, digital incorporado no display. Eletrônico, trabalha com sensor de temperatura moderno (modelo MTE4053 / ODG 052.0.0.0.2), de dois fios, oferecendo um excelente funcionamento.

O sensor de temperatura, chicote com conector de 2 terminais e uma bucha de redução 1/2″ para M12 acompanham o conjunto.

Indicador de temperatura do ar externo, digital incorporado no display. Compatível com sensores do tipo NTC 10k @ 25ºC.
Indicação na faixa entre -9 a 50ºC, o sensor acompanha o conjunto.

Sinaleira com luzes (led) indicadoras para seta direita, freio e farol alto.

Características técnicas:
– Tensão de operação de 9 a 16 VDC
– Escala de velocidade de 0 a 200 Km/h
– Escala de rotação de 0 a 7.000 RPM
– Escala de temperatura do motor de 25 a 130 graus
– Indicador do nível de combustível para com 4 bóias pré-programadas e opção de bóia ajustável
– Configuração facilitada dos parâmetros, através do display e do teclado que acompanha

Requesitos:
Para o velocímetro, um sensor de velocidade com sinal do tipo onda quadrada ou uso do *CSI em conjunto com um sensor com sinal do tipo onda senoidal.

Para o indicadcador de nível de combustível um sensor de nível/bóia com resistência máxima de 1K Ohms

* O Condicionador de Sensor Indutivo CSI-1 não acompanha o painel e se necessário deve ser adquirido separadamente.

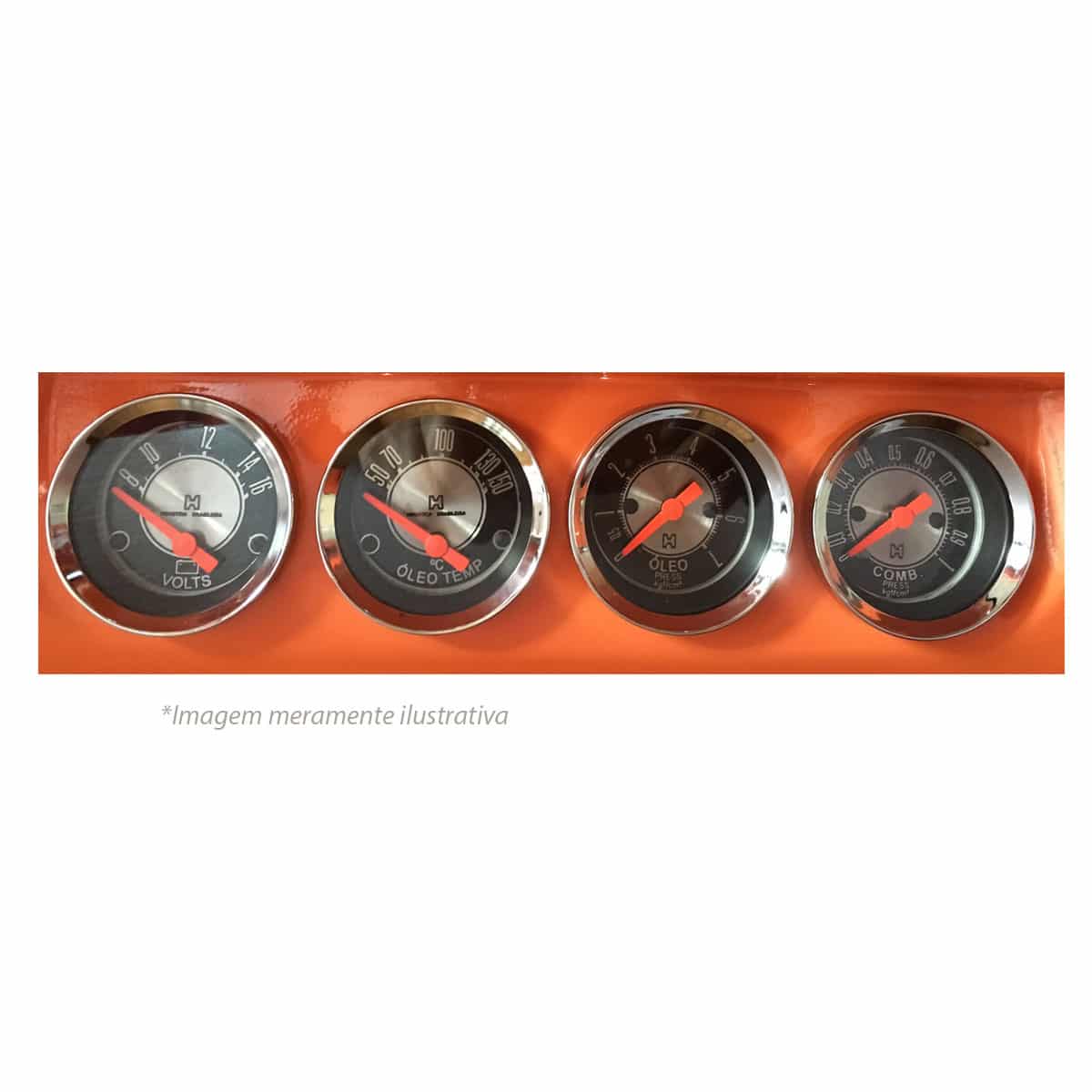

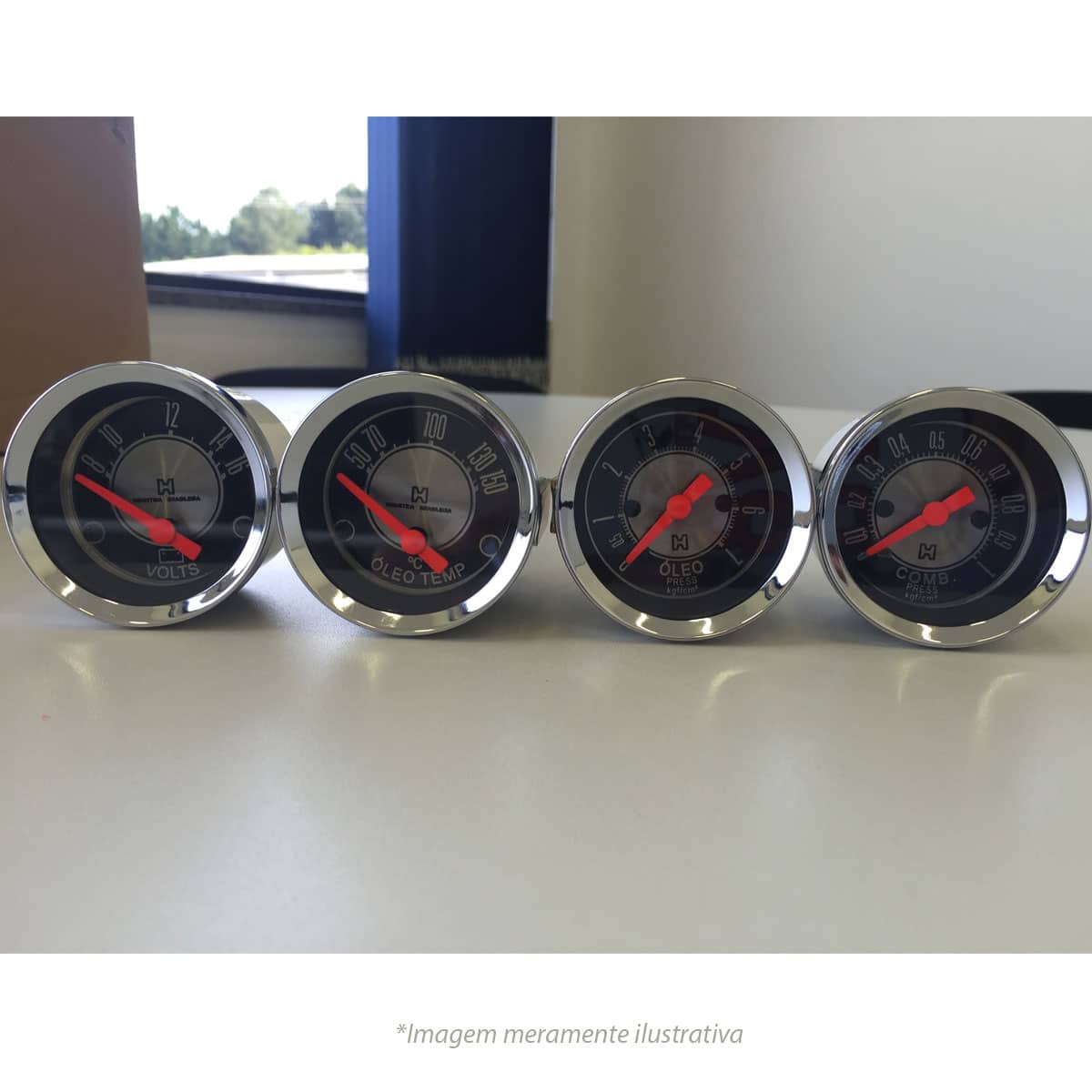

Composição do kit:

  • Manômetro voltímetro;
  • Manômetro temperatura de água elétrico;
  • Manômetro pressão de óleo mecânico;
  • Manômetro pressão de combustível mecânico;
  • Todos os manômetros acompanham luz de led verde;
  • Kit de instalação AEROQUIP com adaptador para pressão de óleo mecânico;
  • Kit de instalação AEROQUIP para pressão de combustível;
  • Sensor e adaptador para temperatura de água elétrico;
  • Acompanha moldura e parafusos de fixação;
  • Os mostradores são fabricados em CNC com material inox;
  • Disponível somente no tamanho de 52mm com aro prata;
  • Manual de instalação com informações;

*Disponibilizamos assessoria para instalação através dos nossos canais de comunicação:
WhatsApp +55 (41) 99949-4038
Facebook https://www.facebook.com/performancev8br/
Instagram https://www.instagram.com/performancev8br/
E-mail: [email protected]

Peso 2,5 kg
Dimensões 30 × 30 × 25 cm
