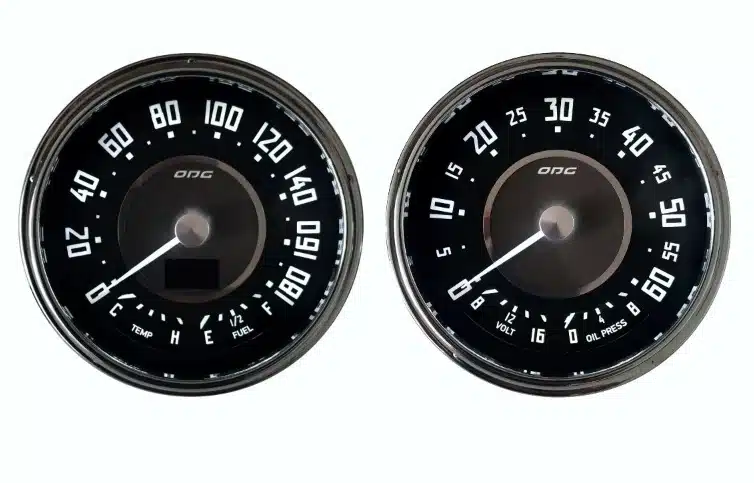

Painel de Instrumentos Digital Completo Chevrolet Boca de Sapo de 1947 até 1953 PerformanceV8

Descrição:

Grafia inspirada no painel original

Este painel substitui o painel de instrumentos original. Possui velocímetro eletrônico com hodômetros total e parcial, contagiros, indicador de nível de combustível, indicador de temperatura do motor, indicador de voltagem, indicador (manômetro) de pressão de óleo eletrônico com sensor e sinaleira.

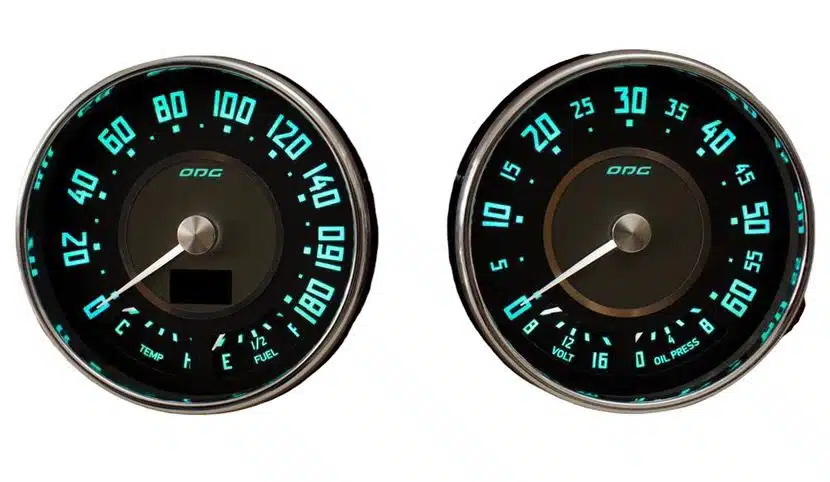

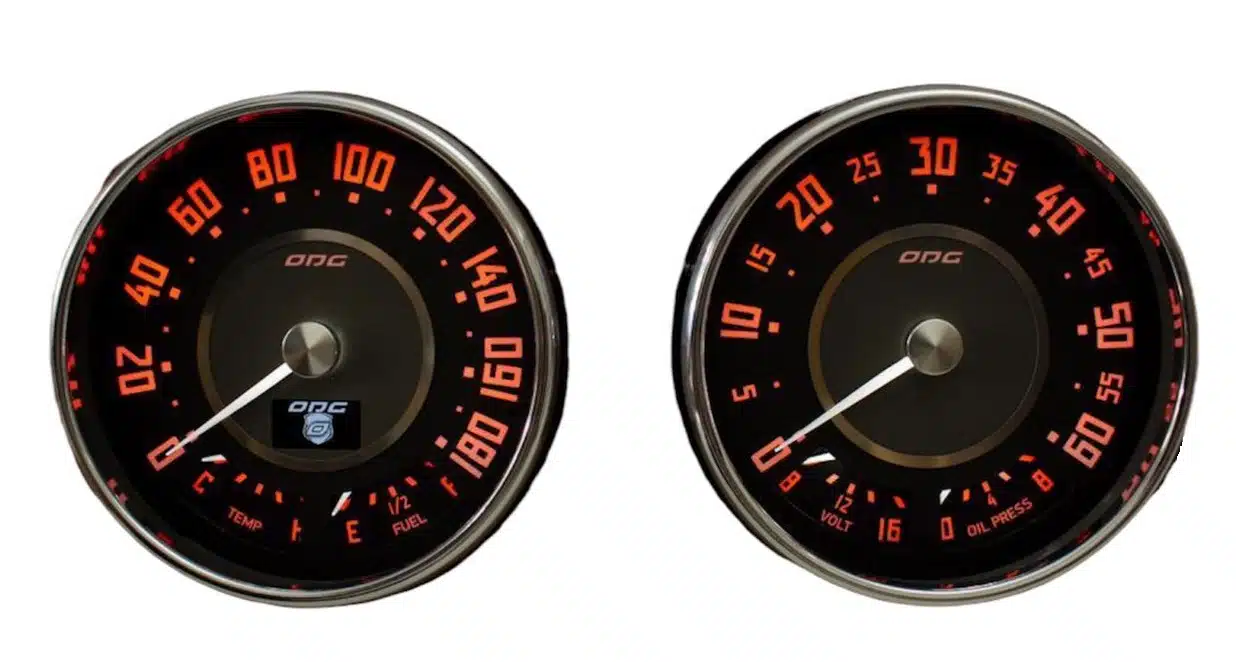

Sua iluminação translúcida com 7 cores selecionáveis conta com a função DIMMER, para controle de intensidade de brilho. Os ponteiros possuem iluminação vermelha.

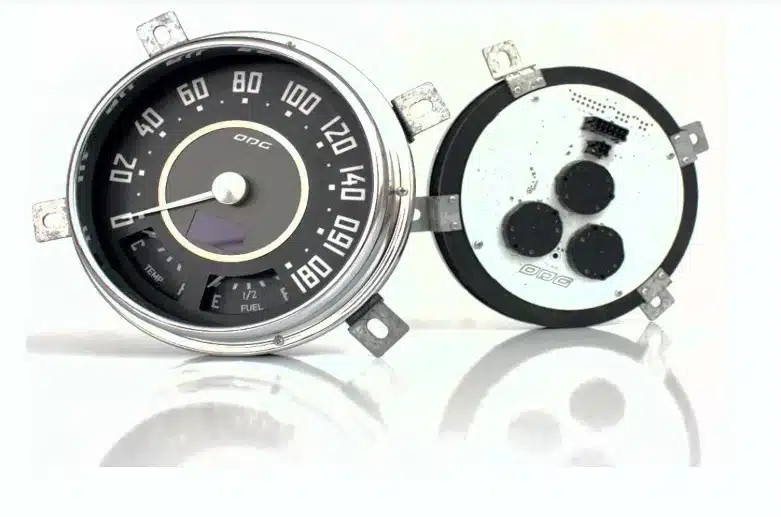

Sua instalação é bem fácil, o painel antigo deve ser retirado da moldura original (a moldura não acompanha), que receberá o novo painel.

SUAS CARACTERÍSTICAS EM DETALHE:

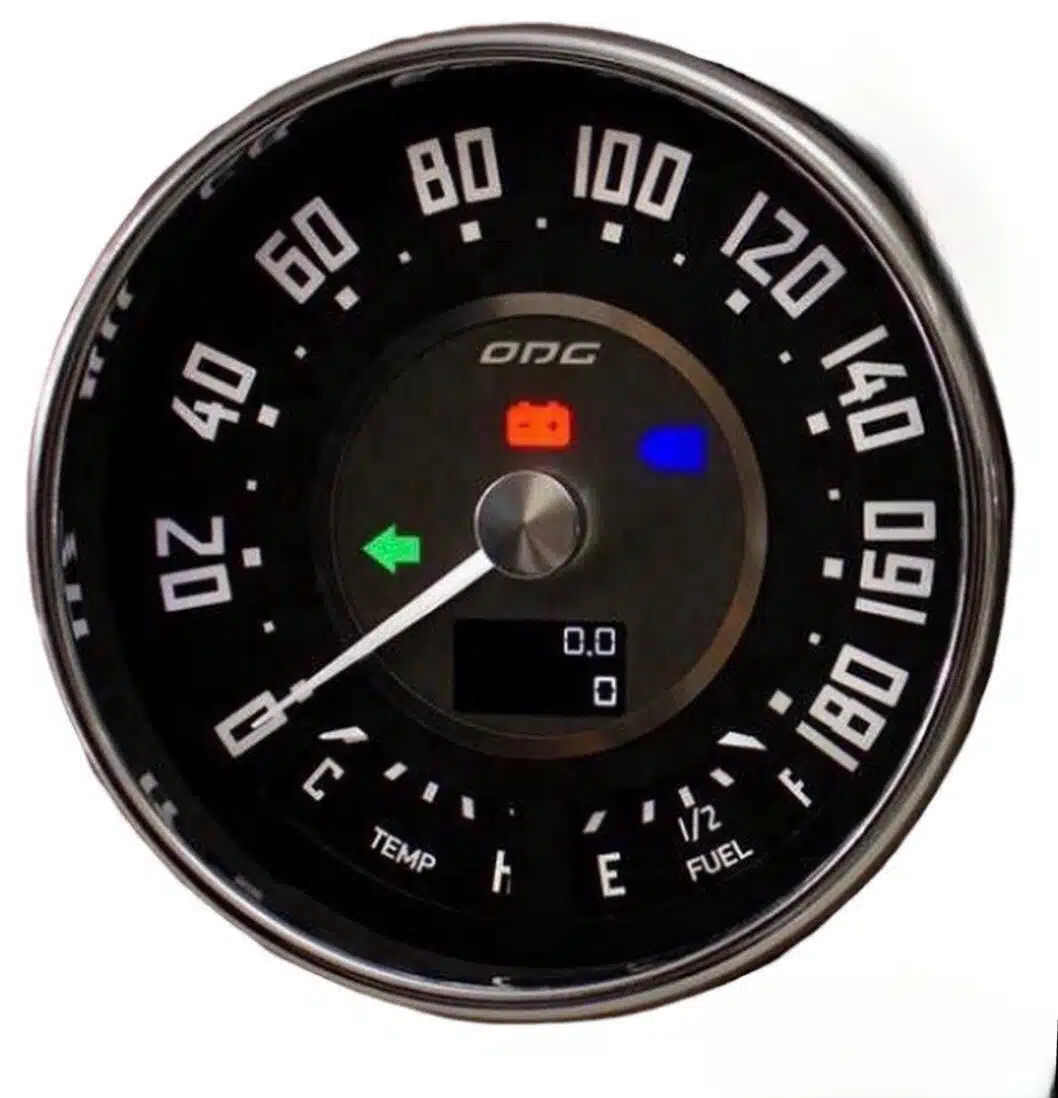

VELOCÍMETRO
Totalmente configurável, pode funcionar com qualquer relação de transmissão e diâmetro externo de pneu, basta instalar um sensor de velocidade (não incluso).
O sinal do sensor de velocidade deve ser do tipo onda quadrada, sendo o mais comum em sensores do tipo Hall, normalmente de 3 fios.
Para utilização de sensores cujo sinal de saída seja do tipo onda senoidal, normalmente sensores Indutivos com 2 fios, é necessário a utilização do * Condicionador de Sensor Indutivo CSI-1 para conversão do sinal senoidal em quadrado.
O hodômetro total pode ser configurado com um valor de KM inicial,função útil para manter o KM original do veículo.
O hodômetro parcial pode ser zerado a qualquer momento através do teclado.

Depois de configurado a indicação de velocidade é perfeita.

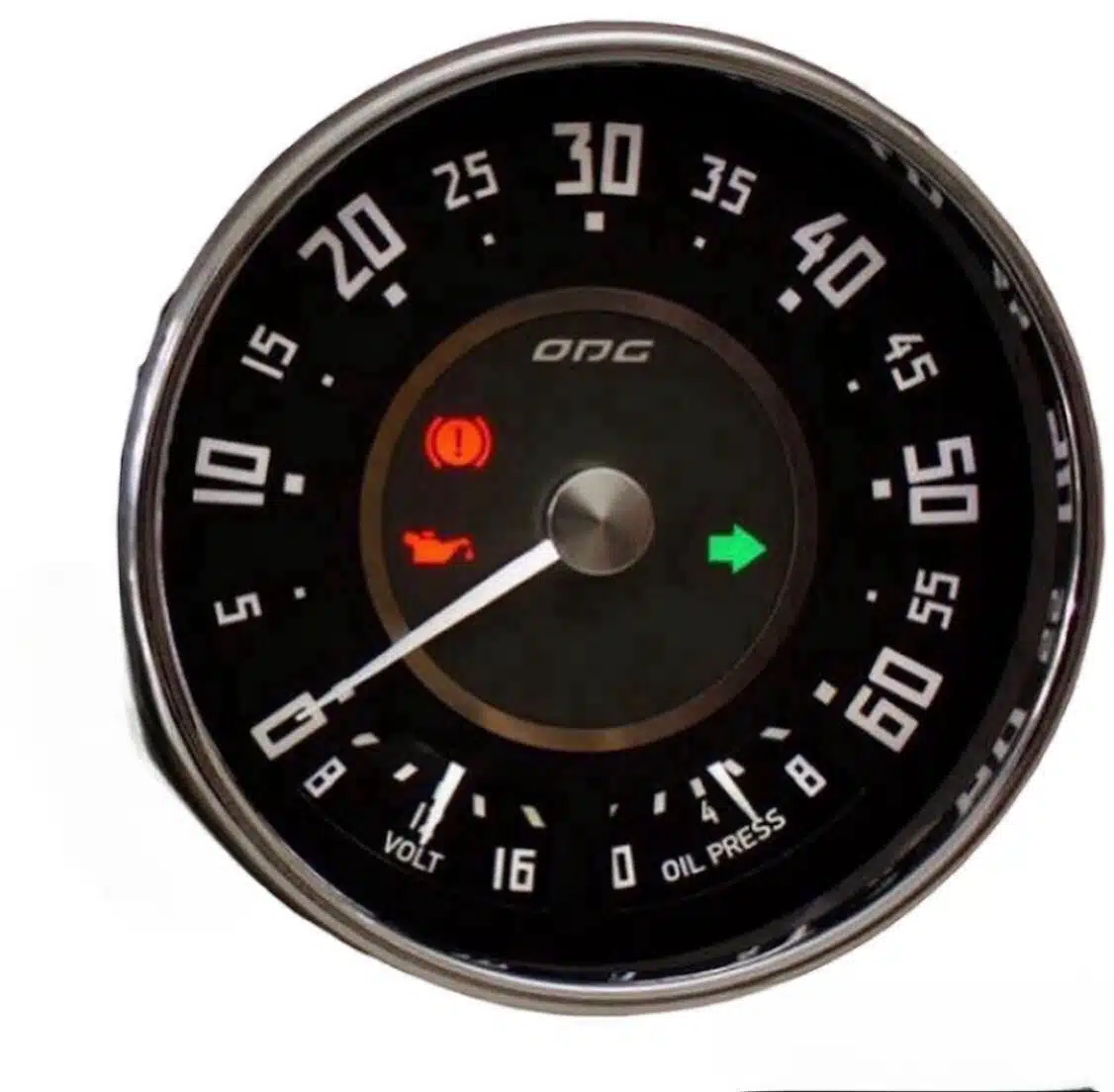

CONTAGIROS
Funciona em motores de 4, 6 e 8 cilindros sendo compatível com sistemas de ignição por platinado, ignição eletrônica, injeções programáveis e módulos multiplicadores de faísca (MSD, Mallory e similares) que possuam saída para contagiros (Tach Output).
Em motores DIESEL o sinal de rotação pode ser obtido através da saída W do alternador, e para converter esse sinal basta utilizar o * Condicionador de Sensor Indutivo CSI-1 para conversão do sinal.

INDICADOR (MANÔMETRO) DE PRESSÃO DO ÓLEO
Eletrônico, trabalha com um sensor de pressão que vai instalado diretamente no motor, dispensando o uso de mangueira conduzindo o fluído até o interior do veículo.
O sensor possui elevada robustez e suporta 2X sua pressão de trabalho sem se danificar.
O sensor de pressão, e seu chicote acompanham o painel.

INDICADOR DE TEMPERATURA DO MOTOR
Eletrônico, trabalha com sensor de temperatura moderno (modelo MTE4053 / ODG 052.0.0.0.2), de dois fios, oferecendo um excelente funcionamento.
O sensor de temperatura e seu chicote acompanham o painel.

INDICADOR DE NÍVEL DE COMBUSTÍVEL
Programável para qualquer conjunto bóia e tanque. A programação é facilitada e pode ser feita de duas maneiras, ou informando os valores de resistência para tanque vazio, meio e cheio, ou completando o combustível no tanque. Além da opção de programar, também é possível escolher entre uma das 4 bóias pré-programadas.

INDICADOR DE TENSÃO DA BATERIA
Permite acompanhar o funcionamento do alternador através da manutenção da tensão.

SINALEIRA
Conta com 6 indicadores que abrange as sinalizações mais importantes do veículo.

Características técnicas:
– Tensão de operação de 12 VDC
– Escala de velocidade de 0 a 180 Km/h
– Escala de rotação de 0 a 6.000 RPM
– Escala de temperatura do motor de 40 a 120 graus
– Indicador do nível de combustível com 4 bóias pré-programadas e opção de bóia ajustável
– Escala do indicador (manômetro) de pressão de óleo de 0 a 8 BAR
– Programável para qualquer relação de transmissão (requer sensor)
– Sinaleira com 6 indicadores
– Configuração facilitada dos parâmetros, através do display e do teclado que acompanha

Requesitos:
Para o velocímetro, um sensor de velocidade com sinal do tipo onda quadrada ou uso do *CSI em conjunto com um sensor com sinal do tipo onda senoidal.

Para o indicadcador de nível de combustível um sensor de nível/bóia com resistência máxima de 1K Ohms

* O Condicionador de Sensor Indutivo CSI-1 não acompanha o painel e se necessário deve ser adquirido separadamente.

Não acompanha moldura*

*Disponibilizamos assessoria para instalação através dos nossos canais de comunicação:
WhatsApp +55 (41) 99949-4038
Facebook https://www.facebook.com/performancev8br/
Instagram https://www.instagram.com/performancev8br/
E-mail: [email protected]

Peso 2 kg
Dimensões 40 × 25 × 25 cm
